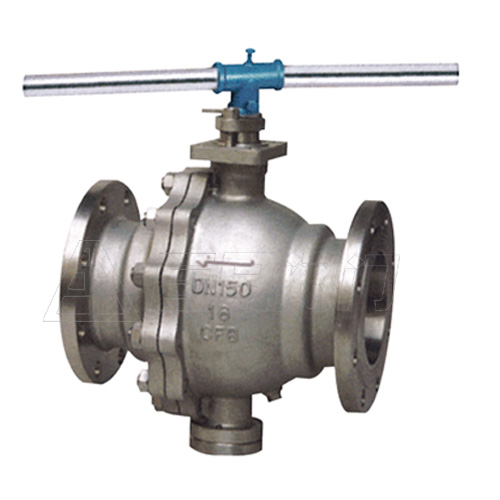

Q340H硬密封偏心半球閥

所屬類別:硬密封球閥系列

產品名稱:Q340H硬密封偏心半球閥

產品標簽:Q340H硬密封球閥,Q340H偏心半球閥

更新時間:2021/6/24 15:02:10

訪問統計:

產品描述

      Q340H硬密封偏心半球閥是一種比較新型的球閥類別,它有著自身結構所獨有的一些優越性,如開關無摩擦,密封不易磨損,啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構,可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

偏心半球閥特點:

①偏心半球閥為上裝式結構。對裝在管道上的閥門可直接在線檢查與維修,能有效減少裝置停車,降低成本。

②偏心半球閥是單閥座設計。 了閥門中腔介質因異常升壓而影響使用安全的問題。

③低扭矩設計。特殊結構設計的閥桿,只需配一個小手把閥門就能輕松啟閉。

④啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。

⑤楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封,使閥門的密封性不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證。

⑥偏心半球閥密封面的自清潔結構。當球體傾離閥座時,管線中的流體沿球體密封面成360°均勻通過,

不僅 了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。

偏心半球閥 具有切削功能

1、偏心半球閥由閥體、偏心軸、閥蓋、球冠、軸套、閥座等主要部件組成,通過偏心軸旋轉90°來實現閥門的啟閉,起到截斷介質的作用。

2、偏心半球閥保證了閥門在開啟或關閉過程中,閥座和球冠沒有相互摩擦,偏心半球閥采用偏心曲軸,使得球冠中心線與閥門流道中心線偏離一個偏心距。在閥門開啟時,曲軸轉過一個很小的角度,球冠就會離開閥座,球冠和閥座不再接觸;反之,在閥門關閉過程中,只有在關閉瞬間,球冠才和閥座接觸。

3、偏心半球閥采用上裝式結構,在維修過程中,不需從管線中拆卸下來,只需卸下閥蓋上的螺栓,取下閥蓋,從而可以取出偏心軸,這樣保證了閥門能夠在線維修。

4、偏心半球閥在開啟時應保證流道完全暢通,在運行時水頭損失小。球體采用半圓形通道,具有良好的流通性能和線性調節性能,且雜質不會沉積在閥體中腔內。

5、偏心半球閥應有足夠的強度,偏心曲軸采用固定球結構,在高流速下無任何振動,殼體試驗按國家標準GB13927-1992執行。

6、偏心半球閥不允許有外漏,上、下軸端應采用至少2道O形密封圈密封。

7、偏心半球閥具有切削功能,在關閉時能將介質中雜物(樹枝、紡織袋等)切斷,保證閥門正常啟閉。

Q340H硬密封偏心半球閥工作原理:
是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。

開關過程:

A、開啟過程

1在關閉位置,球體受閥桿的機械施壓作用,緊壓在閥座上。

2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。

3閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。

4直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。

B、關閉過程

1關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。

2繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。

3 快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。

4手輪轉動的*后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。

Q340H硬密封偏心半球閥性能規范

壓力等級 公稱壓力PN(MPa)
0.25 0.6 1.0 1.6 2.5 4.0 6.4 10.0
殼體試驗壓力 0.38 0.9 1.5 2.4 3.8 6.0 9.6 15.0
密封試驗壓力 高壓液體密封試驗 0.28 0.66 1.1 1.8 2.8 4.4 7.04 11.0
低壓氣體密封試驗 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6
適用工況 適用介質 見“各行業適用范圍”
適用溫度 ≤425℃
驅動方式 手動(3)、電動(9)、氣動(6)等
公稱通徑 DN40~1000mm
適用規范 設計制造 GB12237-89
結構長度 GB12221-89
法蘭尺寸 GB9113-2000、也可按用戶要求的API 6D-94
檢驗試驗 JB/T9092-99、GB/T13927-92
